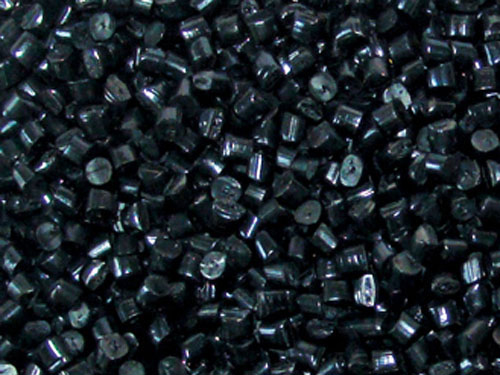

​黑色母粒定义：高浓度炭黑 + 载体树脂 + 分散润滑剂，经密炼、双螺杆挤出造粒得到的塑料着色浓缩颗粒；注塑、挤出、吹膜直接掺混到基材里面，用来给塑料染黑色，同时附带遮光、抗紫外等功能。那么，下面小编介绍一下黑色母粒出现黑度不足的原因：
一、色母原料配方层面（常见来料原因）

1. 炭黑品级选错（头号原因）
   - 用炉法炭黑（补强炭黑）替代色素炭黑：炭黑粒径偏大，黑度低，多用于橡胶、管材，不适合外观件。
   - 色素炭黑粒径偏大：粒径越小黑度越高；高黑产品一般选 10～20nm 超细色素炭黑。
   - 炭黑结构过高：高结构炭黑有利于导电、抗 UV，但同等添加量下黑度反而偏低。
配方设计炭黑占比不足，同样添加比例，着色力不够。
3. 炭黑分散不良
炭黑团聚，很多炭黑被包裹在团聚颗粒内部，没有释放着色能力。
现象：制品看起来发灰，同时伴随黑点；DF 过滤压力值偏高。
成因：分散剂不足、润滑剂搭配差、双螺杆挤出剪切不够。
4. 填充料掺加多（低价黑母坑点）
大量添加碳酸钙、滑石粉等无机填料，填料是白色，直接冲淡黑色，整体发灰。
✅验证：灼烧法测灰分，灰分异常偏高就是填充过多。
5. 炭黑本身色相问题
炭黑分红相黑、蓝相黑；红相炭黑肉眼看起来偏棕灰，视觉黑度差；高光外观件优先蓝相色素炭黑。

二、色母使用配比问题

1. 添加比例太少：客户按常规 1~2% 添加，但该黑母炭黑含量低，达不到着色饱和点。
注意：超过饱和添加量后，继续加色母，黑度提升很小，反而会造成力学下降、析出。
2. 混料不均匀：人工简单拌料，色母颗粒团聚，局部颜色浅，整体平均黑度不足；失重喂料不稳也会造成波动。

三、加工工艺造成黑度下降（现场生产高频）

1. 加工温度过低
温度不够，载体树脂熔化不充分，炭黑无法充分打开分散，着色释放不完全，制品发灰。
温度过高也有风险：炭黑表面氧化，颜色变棕，黑度下降。
2. 螺杆剪切不足
注塑 / 挤出螺杆长径比小、背压低、转速偏低，炭黑团聚体无法被打散。
3. 停留时间太短
高速生产，物料在料筒停留时间不足，炭黑没有充分分散。
4. 滤网目数太低
粗滤网无法把炭黑团聚体剪切破碎，团聚残留，黑度上不去。

四、基材（原料）影响，很多人忽略

1. 基材本身底色偏黄 / 偏灰
再生料、低品质 PP/ABS，基材自带黄底色，就算色母没问题，成品也很难出高黑蓝相；新料纯净度更高更容易做高黑。
2. 基材含有大量钛白粉、滑石粉、碳酸钙
基材自带白色填料，直接抵消黑色，需要更高添加量。
3. 基材里面有抗氧剂、增白剂，部分助剂会冲淡黑度。

五、其他次要因素

1. 制品表面光泽低：哑光表面视觉上看起来 “不够黑”，实际测 L 值差别不大；高光镜面才能体现真实黑度。
2. 试样厚薄：薄壁件透光，视觉发灰；厚件黑度观感更好。
3. 测试环境：色差仪未校准、样板有划痕油污，检测误判黑度不足。
