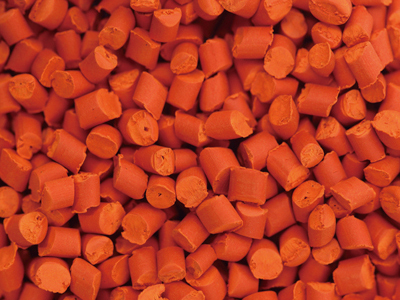

​彩色母粒颜料团聚根源分三类：干粉预团聚（颜料本身结块）、混料润湿不足（蜡没包住粉）、挤出剪切匹配失衡（打散能力不够 / 摩擦升温反团聚），覆盖原料预处理、热混、双螺杆、辅料配方、设备清机五大环节，针对性解决色点、鱼眼、色斑。以下详细说明一下：
一、原料端：从源头打散原生颜料团聚体
1. 颜料来料筛选与破碎
有机颜料（永固红、酞菁、偶氮黄等）极易吸潮结块，进厂先过100～120 目不锈钢振动筛，硬块用无尘粉碎设备低温破碎；严禁直接投大块粉料。
复配多色粉分开过筛，单一颜料结块单独处理，不直接混合入锅。
仓储控湿：粉料仓库湿度 45%～60%，配除湿机；雨季颜料提前 24h 移入车间恒温除湿，吸潮粉直接拒收。
2. 载体、助剂预处理消除杂质架桥
PE/PP 载体去除粉尘碎屑，碎屑会吸附色粉形成团聚团；
低分子蜡避免受潮结块，块状蜡提前粉碎成颗粒，保证熔融后快速浸润颜料；
无机彩色颜料（氧化铁）提前打散，超细无机粉易静电抱团，可少量抗静电分散剂预处理。
3. 配方搭配底层逻辑（防止熔融再团聚）
分散剂足量、分层润湿
普通有机彩色母：PE 蜡 + EVA 复合分散剂 4%～6%；
高浓度彩色母（色粉≥8%）提升至 6%～8%；
蜡熔点低于载体 15～30℃，混料阶段先熔化包裹颜料，隔绝颜料颗粒，阻止高温熔融二次抱团。
透明彩色减少硬脂酸锌，过量锌皂会形成絮状团聚白点；改用高分子酯类分散剂。
高温体系添加抗氧：颜料高温氧化后表面极性变化，极易互相吸附团聚，主辅抗氧复配添加。
禁止低填充色母随意减蜡，蜡不足是轻度团聚常见原因。
二、高速热混工序：核心完成颜料润湿包覆（防团聚di一道关口）
很多工厂只靠螺杆打散，忽略混料没包粉，螺杆再强剪切也会残留微团聚。
1. 投料顺序（关键，错序必团聚）
正确顺序：载体颗粒→分散蜡→抗氧 / 助剂→zui后投入彩色颜料
逻辑：先熔蜡，再投入色粉，熔融蜡立刻包裹每一颗颜料；
反向投料（先加粉再加蜡）：干粉抱团，蜡无法渗透结块内部，永久分散不良。
2. 精准控制混料温度、时间、转速
温度严格 75～95℃，zui高不超 100℃
低于 75℃：蜡未完全熔融，仅干混，无润湿，粉料抱团；
高于 100℃：局部蜡过度熔化，颜料糊成大团块，后期无法打散。
混料时长 6～10min，浅色系 6～7min，高浓度深色 8～10min；观察料态：无流动干粉、粉料完全吸附在载体颗粒表面为合格。
转速 800～1200rpm，保证强湍流，破坏静电抱团；禁止低转速短时间混料。
3. 冷混强制降温，防止储存二次团聚
热混出料立刻进冷混机降温至 40℃以下；高温混合料堆放会持续粘连，形成硬团聚块，进入挤出机产生大量色点。
4. 混锅设备管控
桨叶磨损间隙过大，混料不均匀，每月检测桨叶与锅壁间隙＞3mm 立即更换；
每次换色彻底清锅，残留旧色团聚块混入新料直接出现色斑；
除尘布袋定期清理，回收粉尘团聚严重，禁止直接回产。
三、双螺杆挤出工段：合理剪切打散残余团聚（平衡剪切，避免反团聚）
彩色有机颜料不耐高温强摩擦，剪切过大会产生局部超温，颜料熔融融合成更大团聚，属于行业常见误区。
1. 螺杆组合分级匹配（分颜料类型调整）
普通有机彩色（红 / 黄 / 蓝 / 绿）
中等剪切配置：少量斜齿捏合块，多输送块；适度打散，不产生过量摩擦热。
无机彩色（氧化铁系列）
可增加捏合块、双齿剪切块，无机颜料耐温，强剪切彻底打散硬团聚。
珠光 / 荧光彩色母
取消所有强剪切捏合块，只用弱混合元件；强剪切会击碎珠光粉，片状粉体破碎后形成细小团聚白点。
2. 挤出温度管控，杜绝高温熔融团聚
整机温度下调，熔融段zui高≤195～205℃，严禁超过 210℃：
温度过高：颜料表面微熔，细小颗粒粘合成不可逆团聚；
温度过低：熔体粘度大，剪切阻力大，团聚体无法撕开。
分区参考：进料 140～155℃、熔融 165～190℃、均化 180～195℃、模头高 5℃。
3. 主机转速、喂料、真空协同控制
主机转速 300～450rpm，低速温和剪切；转速＞500rpm 摩擦热暴增，颜料发粘团聚。
失重式匀速喂料：忽快忽慢会造成局部色粉浓度过高，局部团聚；配料精度控制 ±0.05%。
真空负压 0.07～0.09MPa：抽走颜料挥发小分子，小分子会充当粘合剂，让颜料互相粘结团聚；真空堵塞立刻清理。
4. 机筒、模头防积碳团聚
模头多孔板定期拆卸清洗，滞留料高温碳化形成硬质团聚黑点；停机清空螺杆，避免物料长时间停留糊料。
四、造粒后工序：避免二次吸附团聚
切粒后充分烘干，水分≤0.03%；含水颗粒表面带水膜，色母颗粒互相吸附抱团，下游加工出现色点。
振动筛分：去除长条、结块颗粒，结块属于轻微团聚，单独返工。
成品大容量均化罐搅拌 10～15min，消除挤出前后浓度差带来的局部团聚色差；直接包装不匀化会出现批次内色点不均。
五、车间管理与换色：杜绝外来团聚杂质污染
色系分区隔离：深色、浅色、透明料工具、料桶、料铲专用；深色残留团聚块混入浅色母，极难清理。
换色标准冲洗流程（深色转浅色核心）
高熔指 PE 清洗料 + 碳酸钙冲洗螺杆 8～15min，拆卸模头、多孔板打磨；试产打薄膜，无肉眼可见色点再量产。
粉尘管控：投料密闭负压除尘，飘散色粉静电团聚后飘落料中，形成无规律色斑。

楷锦新材料科技(广东)有限公司是一家专业从事色母粒、塑胶母粒、塑胶干燥剂、塑胶填充母粒、工程塑料改性.抽粒研发、生产、销售于一体的高科技企业。
