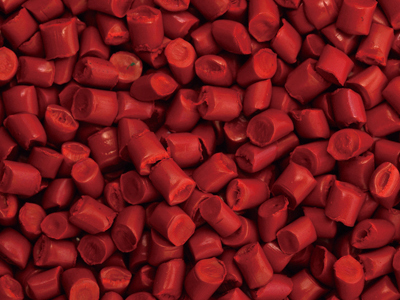

​红色母粒是塑料行业常用的高浓度红色着色颗粒，由红色颜料、载体树脂和功能助剂经高温混炼造粒而成，用于给塑料制品统一上色，兼具着色力强、分散均匀、干净无尘等优点。那么，下面小编详解一下红色母粒使用注意事项，区分有机红、无机铁红不同要求，同时标注高频踩坑点。
一、前期核对与备料（使用前必做）
1. 载体树脂必须与基材匹配（基础红线）
母粒载体和塑料原料不相容，会出现分层、起皮、色差、强度下降、流纹。
PP/PE 原料：选用 PP/PE 载体 红母（通用）
ABS/PS/AS：选用 ABS 载体，严禁用 PE 载体
PET/PBT：聚酯专用载体，普通 PE/PP 载体高温会降解、发白
PA 尼龙：尼龙专用载体，或高相容改性载体
混用提醒：不同载体母粒不可随意互换，试产小批量验证后再量产。
2. 区分颜料类型，匹配工况
有机红（PR254/PR122 等，亮红、玫红）
耐温区间：250~280℃，加工温度不宜长期超 280℃，否则褪色、发暗、发黄；耐候性一般，不建议直接用于户外暴晒制品。
无机铁红（PR101，暗红、砖红）
耐温可达 400℃，耐候、防晒、遮盖力极强；颜色偏暗沉，不适合高光泽鲜艳配色；硬度高，对螺杆、模头有轻微磨损。
3. 原料与母粒干燥处理（关键防气泡、色斑）
红色母本身吸湿性低，但搭配的塑料原料多数需要干燥：
吸潮原料强制干燥
PET、PA、ABS、PC：按工艺要求烘干（PA 80~100℃/4~6h；PET 120~140℃/4~6h），原料含水会造成气泡、银纹、颜色不均。
PP/PE：常温原料一般无需烘干，潮湿环境下建议风淋除潮。
母粒干燥：常规红母无需烘干；高浓度、含粉体填充、受潮结块的母粒，60~80℃低温烘干 2~3h，禁止高温烘烤（易使有机红变色）。
严禁水分混入：混料环境保持干燥，雨天做好原料、母粒遮盖。
4. 设备清洁（换色必做，杜绝串色）
由其他颜色转产红色，必须彻底清机：
先用本色回料 / 清洗料过机，清空料筒、螺杆、模头残留旧色；深色转红色（尤其黑、蓝）需多次清机。
模具、料斗、混料桶、输送管道单独清理，避免杂色点。
铁红母粒磨损性强，长期生产后定期清理模头积垢。
二、配比、混料与投料规范
1. 严格控制添加比例
常规浓度红母：添加比例 2%~5%（100 份原料 + 2~5 份母粒）；高浓缩红母可降至 1%~2%。
比例波动影响：
添加过少：颜色浅、遮盖不足、发花；
添加过多：成本上升，蜡类助剂析出、制品表面发黏、喷霜，还会降低塑料力学性能。
操作：建议用定量喂料机连续加料；人工配料使用电子秤精准称重，禁止凭肉眼估料。
2. 混料方式与时长
先加主料，再投入红母粒，低速搅拌均匀。
混料时长：PP/PE 体系 3~5min 即可；ABS / 工程料 4~6min。
搅拌过短：分散不均，出现色斑、色条；
搅拌过长：摩擦升温，有机红提前受热变暗，还会磨出粉尘。
禁止高速长时间搅拌，尤其有机红体系。
3. 分批投料与回料使用
大批量生产分批次配料，每批留样对比色差。
回料掺用规则
新料 + 回料搭配时，回料比例固定（建议≤30%），回料比例变化会直接造成色差。
多次回收的边角料、次品：颜料经过反复高温，颜色会变深 / 变暗，需酌情微调母粒添加量。
铁红回料稳定性好；有机红回料反复加工易褪色，回料比例不宜过高。
不同批次、不同厂家的红母，不要直接混合使用，先小试配色。
三、加工温度、转速、压力控制（核心防变色、分解）
1. 加工温度设定（分颜料管控）
有机红色母（重点控温）
推荐区间：料筒整体 180~270℃
禁区：各区温度不得长期超过 280℃；机头、模头温度尽量偏低，减少颜料高温分解。
现象：温度超标 → 红色变橙、变暗、失去光泽，加工烟气变大。
无机铁红母粒
耐温范围宽：180~360℃均可使用，常规加工温度无限制；
注意：虽颜料不怕高温，但载体树脂仍有耐温上限，按基材标准设定温度即可。
通用细节
料筒温度由后至前逐步升高，避免局部过热。
停机保温：临时停机（30min 以上），把料筒温度下调 20~30℃，防止颜料长时间受热老化变色。
2. 螺杆转速与背压
转速：中等转速为宜。
转速过高：剪切太强、摩擦升温大，有机红易变色；同时易产生气泡。
转速过低：颜料分散不足，出现色点、条纹。
背压：适当提高背压可提升分散均匀度；背压过大 → 熔体过热、变色、出料不稳。
铁红体系：可适当提高背压，改善分散；有机红体系背压不宜过高。
3. 注塑 / 挤出特殊注意
注塑
射速：中低速成型，高速射胶易产生剪切热，同时造成熔接痕处颜色深浅不一。
保压：压力、时间不宜过大，避免应力发白、颜色不均。
挤出（管材、型材、薄膜）
牵引速度稳定，忽快忽慢会导致色差、厚薄色差。
薄膜产品：严控助剂析出，蜡类添加过多会造成薄膜开口不良、印刷附着力差。
四、配色、复配与混用禁忌
1. 单色使用
单独使用红母时，以样品 / 色卡为基准，先小试 5~10kg 料，确认色相、光泽、遮盖力再量产。
2. 多色复配（红 + 黄 / 白 / 黑等）
复配母粒尽量选用同载体、同助剂体系，不同体系混配易分散不良、析出。
有机红 + 浅色母（白、黄）：对温度更敏感，高温极易串色、色相偏移，务必降低加工温度。
铁红 + 炭黑：整体色调偏暗，注意遮盖力匹配；铁红磨损大，长期生产加强设备检查。
3. 严禁混用物质
不要与酸性填充、酸性助剂搭配：部分有机红耐酸性差，会变色、褪色。
含硫助剂 / 硫化体系：会和部分红色颜料反应，产生色斑、发黑。
再生杂料：不明成分杂料易和红母发生反应，优先使用纯净回料。
五、仓储、存放与周转
1. 储存环境
环境要求：阴凉、干燥、通风，室温≤30℃，远离热源、锅炉、晒台，严禁阳光直射。
有机红长期暴晒：快速褪色、色相改变；
高温高湿环境：母粒受潮、结块，助剂缓慢析出。
堆放：离地、离墙 10cm 以上，防潮防地面返潮；堆叠高度不宜过高，避免底层受压结块。
密封：未用完的母粒及时扎紧袋口，防止落灰、吸潮、混入杂质。
2. 保质期与批次管理
常规红母密封存放，保质期 12 个月；有机红建议 6 个月内用完，久存色相轻微偏移。
遵循先进先出原则，先入库的先使用，避免长期存放。
不同批次、不同色号、不同类型（有机 / 无机）红母分开堆放，张贴标识，防止拿错。
3. 结块处理
母粒轻微结块：手工捏碎或低速混料打散，确认无硬团再使用；严重板结、融化粘连的母粒直接报废，内部助剂已变质。
六、制品后处理与使用场景适配
1. 后加工（印刷、粘接、烫金）
若制品需要丝印、粘胶、覆膜：严控母粒中PE 蜡、硬脂酸盐添加量，这类助剂析出会导致附着力差、脱墨、开胶。优先选用低析出配方或高分子分散剂体系的红母。
热转印、烫金产品：同样要求低析出助剂。
2. 户外 / 耐候制品
户外暴晒、露天管材、园林制品：禁止单用普通有机红，短期就会褪色。
方案一：直接改用无机铁红；
方案二：有机红 + 专用耐候母粒 / UV 抗紫外线助剂。
冷藏、潮湿环境：优先选用耐水解、低迁移助剂配方。
3. 食品接触、医用、儿童用品
必须选用食品级认证红母（颜料、载体、分散剂全部符合国标）。
禁止使用工业级硬脂酸锌、普通石蜡等非食品级助剂。
透明食品包装：选用高透明专用红母，避免无机铁红（遮盖太强、不透光）。
七、常见异常应急 & 避坑红线
1. 高频问题快速处理
颜色偏浅 / 遮盖差：小幅提高母粒添加比例，检查是否混有大量透明回料。
色斑、色点、条纹：分散不足 → 提高混料均匀度、适当提升背压；清理料筒积料。
颜色发暗、偏橙：加工温度过高 → 整体降温，缩短高温停留时间。
表面发白、喷霜：蜡类助剂超标 → 降低母粒添加量，更换低析出红母。
制品分层、脱皮：载体不匹配 → 立即停用，更换对应载体母粒。
2. 绝对禁止操作（红线）
有机红色母在 280℃以上长期连续生产；
不同载体、不明配方的色母随意混配；
受潮、结块、变质、过期母粒不经处理直接量产；
食品 / 接触人体制品使用工业级红母；
由深色料直接转产红色，不做清机处理。
八、补充：铁红专属额外注意
铁红硬度高，长期生产会加剧螺杆、模头、滤网磨损，定期检查滤网、更换易损件；
铁红比重更大，下料、喂料速度和普通有机红有差异，连续喂料设备需微调参数；
铁红粉尘附着力强，换色时清机难度更大，建议单独机台长期生产深色铁红制品。
楷锦新材料科技(广东)有限公司是一家专业从事色母粒、塑胶母粒、塑胶干燥剂、塑胶填充母粒、工程塑料改性.抽粒研发、生产、销售于一体的高科技企业。
