​使用塑胶填充母粒在塑料加工中具有显著的工作特点，这些特点贯穿于生产流程的各个环节，既包含操作便利性，也涉及对制品性能和成本的综合影响。以下是具体分析：
一、生产效率提升：简化流程，缩短周期
预混粒料，直接使用

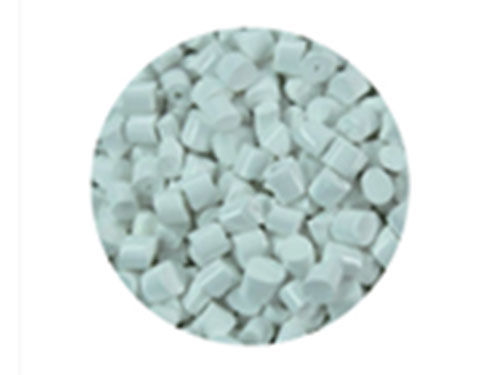

填充母粒是填料、载体树脂和助剂的预混合颗粒，无需在生产现场额外称量、混合或分散填料，可直接加入挤出机、注塑机等设备中加工。
对比传统工艺：传统方式需手动添加粉状填料，易导致粉尘飞扬、混合不均，而填充母粒省去了这一步骤，显著缩短生产准备时间。
均匀分散，减少废品率
填充母粒通过专业设备（如双螺杆挤出机）预先分散填料，确保填料在树脂中均匀分布，避免因填料团聚导致的制品表面缺陷（如白点、黑点、流痕）。
数据支持：使用填充母粒的制品合格率通常比直接添加粉状填料高5%-15%，尤其适用于对表面质量要求高的产品（如薄膜、包装袋）。
连续化生产，稳定性高
填充母粒的粒径和密度一致，便于自动化喂料系统控制添加量，实现连续稳定生产，减少因人工操作波动导致的质量差异。
二、成本优化：降低原料与能耗成本
填料占比高，直接降本
填充母粒中填料含量可达50%-80%，显著减少树脂用量。例如，生产1吨塑料制品时，若填充母粒添加量为30%，可节省约200-300元树脂成本（按PE树脂价格计算）。
适用场景：对成本敏感的大宗塑料制品（如垃圾袋、编织袋、管材）。
加工温度降低，节能降耗
填料（如碳酸钙）的导热性优于树脂，可加速熔体冷却，允许适当降低加工温度（约5-10℃），减少能耗。
案例：在吹膜工艺中，使用填充母粒后，挤出机温度可从220℃降至210℃，电费成本降低约8%。
设备磨损减少，维护成本降低
填充母粒中的填料经过预处理（如表面包覆），硬度低于直接添加的粉状填料，可减缓对螺杆、料筒的磨损，延长设备使用寿命。
对比：直接添加未处理的碳酸钙粉料，设备维护周期可能缩短30%-50%。
三、制品性能调控：平衡刚性与韧性
物理性能改善
刚性提升：填料（如滑石粉、硅灰石）可增加制品硬度、模量和耐热性，适用于需要承重的结构件（如托盘、家具部件）。
尺寸稳定性增强：填料限制树脂分子链运动，减少收缩率，提高制品尺寸精度，尤其适用于精密注塑件（如电子外壳）。
韧性权衡与优化
挑战：过量添加填料可能导致制品韧性下降，易脆断。
解决方案：
选择弹性体载体树脂（如POE）或添加增韧剂，补偿韧性损失。
控制填料粒径（如使用纳米级碳酸钙）和添加量（通常不超过40%），在刚性与韧性间取得平衡。
功能性扩展
通过添加特殊填料或助剂，赋予制品导电、抗静电、阻燃、抗菌等功能。例如：
添加导电炭黑填充母粒，用于电子包装防静电；
添加氢氧化铝填充母粒，提升制品阻燃等级。
四、操作便利性与安全性：减少污染，简化管理
粉尘控制，改善环境
填充母粒为颗粒状，添加过程中无粉尘飞扬，避免操作人员吸入有害物质，符合职业健康安全要求。
对比：直接添加粉状填料时，车间粉尘浓度可能超标，需额外安装除尘设备。
存储与运输便捷
填充母粒密度高、体积小，便于仓储和运输，降低物流成本。例如，同等重量的填充母粒体积仅为粉状填料的1/3-1/2。
配方标准化，质量可追溯
填充母粒按固定配方生产，批次间质量稳定，便于企业建立标准化生产流程和质量控制体系。
