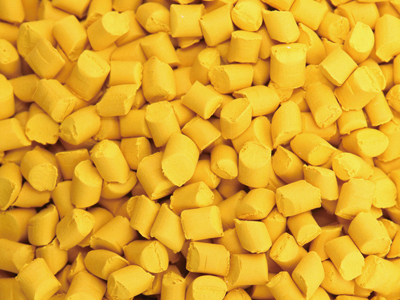

​一、结构组成：三要素协同作用
彩色母粒由颜料/染料、载体树脂、添加剂三部分构成，各组分功能明确，协同实现高效着色与加工性能优化：
颜料/染料（核心着色成分）
有机颜料：如酞菁蓝、偶氮红，色彩鲜艳、透明度高，但耐热性较弱（通常≤250℃），适用于通用塑料（如PE、PP）。
无机颜料：如钛白粉、炭黑，耐热性优异（≥300℃）、遮盖力强，但颜色饱和度较低，常用于工程塑料（如PC、PA）或需要高耐候性的场景。
染料：适用于透明或半透明制品（如PET瓶），但耐光性较差，需配合紫外线吸收剂使用。
载体树脂（分散与相容性保障）
功能：作为颜料的承载基体，确保颜料均匀分散并传递至目标塑料中。
选择原则：与目标塑料基材相同或相容性高（如PE母粒用LDPE载体），同时考虑流动性（熔体流动速率匹配）以避免加工缺陷。
特殊载体：如PPA（聚苯醚酰胺）用于高温工程塑料（如PPS），防止母粒在加工中分解。
添加剂（性能增强与功能化）
分散剂：如聚乙烯蜡、硬脂酸盐，降低颜料表面能，防止团聚，提升着色力（可提高30%-50%）。
功能助剂：根据需求添加阻燃剂（如溴化物）、抗静电剂（如乙氧基胺）、抗菌剂（如银离子）等，赋予母粒附加性能。
加工助剂：如润滑剂（EBS）减少螺杆扭矩，提高生产效率。
二、制造工艺：湿法与干法双路径
彩色母粒的核心制造流程包括颜料预处理、混合分散、熔融挤出、造粒后处理，其中湿法工艺因分散效果优异成为主流。
1. 湿法工艺（高分散性首选）
流程：颜料研磨→转相（水相→油相）→干燥→挤出造粒
关键步骤：
研磨：通过砂磨机将颜料颗粒细化至≤1μm，提升比表面积，增强与树脂的接触面积。
转相：加入分散剂和有机溶剂（如甲苯），使颜料从水相转移至油相，形成稳定分散体系。
干燥：喷雾干燥或真空干燥去除溶剂，防止残留导致加工缺陷。
优势：颜料分散均匀，母粒着色力高（可达直接添加颜料的2-3倍），适用于高端制品（如汽车内饰、食品包装）。
挑战：需溶剂回收装置，成本较高；工艺控制复杂（如温度、pH值影响转相效率）。
2. 干法工艺（低成本方案）
流程：颜料与载体树脂直接混合→熔融挤出→造粒
关键步骤：
预混合：使用高速混合机将颜料与树脂初步混合，确保均匀性。
熔融挤出：双螺杆挤出机（L/D≥40）提供强剪切力，进一步细化颜料颗粒（平均粒径≤2μm）。
优势：工艺简单、能耗低，适合大规模生产（如通用色母粒）。
局限：颜料分散性略逊于湿法，需通过调整螺杆组合（如增加捏合块）优化分散效果。
3. 特殊工艺（功能化需求）
金属皂法：在颜料表面包覆硬脂酸镁等金属皂，形成保护层，防止加工中重新团聚，提升耐热性（适用于高温工程塑料）。
表面涂覆法：将颜料涂覆于树脂颗粒表面，再熔融挤出，实现高透明度（如PET瓶坯用母粒）。
预分散颜料法：制备高分散颜料浓缩物（如色浆），再与树脂混合造粒，简化生产流程。
三、工艺选择依据：需求导向的定制化生产
高端市场（如汽车、电子）：优先湿法工艺，确保颜料分散性（粒径≤1μm）和耐候性（如UV稳定性≥1000小时）。
通用市场（如日用品、包装）：干法工艺平衡成本与性能，通过优化螺杆设计（如增加屏障段）提升分散效果。
功能化需求：根据目标性能（如阻燃V-0级、抗菌率≥99%）选择特定添加剂和工艺（如金属皂法提升耐热性）。
四、行业趋势：技术升级驱动高效生产
智能化控制：引入在线粒径检测、熔体压力反馈系统，实时调整工艺参数，提升产品一致性。
绿色制造：开发水性湿法工艺（替代有机溶剂）、生物基载体树脂，减少环境影响。
高浓度母粒：颜料含量提升至60%-80%，降低客户使用成本（如添加量从2%降至1%）。
